O termostato KSD301 é um componente eletrônico muito utilizado para controle de temperatura em diversos equipamentos elétricos e eletrônicos. Trata-se de um interruptor térmico mecânico que abre ou fecha um circuito elétrico automaticamente quando a temperatura atinge um determinado valor. Ele é amplamente encontrado em aparelhos domésticos como cafeteiras, micro-ondas, aquecedores, fornos elétricos entre outros. Sua função principal é proteger o equipamento contra superaquecimento ou manter a temperatura dentro de uma faixa segura de funcionamento.

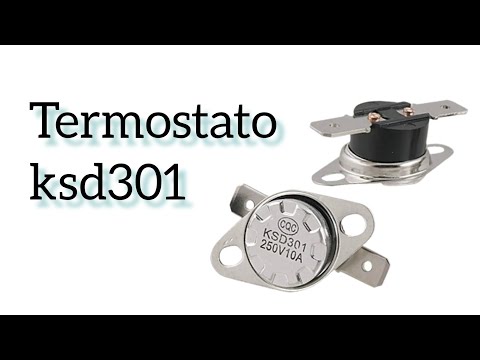

Fisicamente, o KSD301 é um dispositivo pequeno, geralmente encapsulado em um corpo metálico circular com dois terminais elétricos para encaixar conector faston. Ele pode ser encontrado em diversas versões, cada uma calibrada para atuar em uma temperatura específica, como 60 °C, 80 °C, 90 °C, 120 °C ou outras faixas térmicas. Essa característica permite que ele seja usado em diferentes aplicações, dependendo da temperatura máxima segura do equipamento onde será instalado.
Por exemplo, no caso das cafeteiras elétricas, o termostato KSD301 podem possuir calibração para atuar no limite da fervura da água, entre 95°C a 105°C. No forno de micro-ondas, o termostato KSD301 posicionado em cima do magnetron pode estar calibrado para atuar com 160°C a 180°C. No que diz respeito à sua aplicação, no caso das cafeteiras elétricas, o termostato KSD301 é aplicado com pasta térmica branca que ajuda na transferência de calor da superfície da resistência para o termostato. Mas no caso do micro-ondas, o termostato é apenas parafusado na carcaça do componente, não é instalado com pasta térmica, até porque, a superfície do magnetron não é lisa.
O funcionamento do termostato KSD301 baseia-se em uma lâmina bimetálica, que é formada por dois metais diferentes unidos entre si. Esses metais possuem coeficientes de dilatação térmica distintos. Quando a temperatura aumenta, cada metal se expande de forma diferente, fazendo com que a lâmina se deforme. Essa deformação provoca uma mudança mecânica interna que abre ou fecha os contatos elétricos do termostato. Assim, quando a temperatura atinge o valor programado, o circuito é interrompido ou ativado automaticamente.
Existem duas configurações principais para esse componente: normalmente fechado (NC) e normalmente aberto (NO). Nos modelos normalmente fechados, o circuito permanece ligado até que a temperatura limite seja atingida, momento em que o termostato abre o circuito para interromper o fluxo de corrente. Já nos modelos normalmente abertos ocorre o contrário: o circuito só é fechado quando a temperatura atinge o ponto de atuação. Muitos modelos também possuem função de auto-reset, ou seja, após a temperatura cair novamente, o contato retorna automaticamente à sua posição original.
Devido à sua simplicidade, baixo custo e alta confiabilidade, o termostato KSD301 é um dos dispositivos de proteção térmica mais utilizados na indústria e em equipamentos domésticos. Ele desempenha um papel fundamental na segurança elétrica, evitando danos aos componentes internos e reduzindo riscos de falhas causadas por excesso de temperatura. Por isso, é um componente bastante conhecido por técnicos em eletrônica, manutenção de eletrodomésticos e entusiastas de projetos DIY.
